ТУ 4854-005-37381215-2014

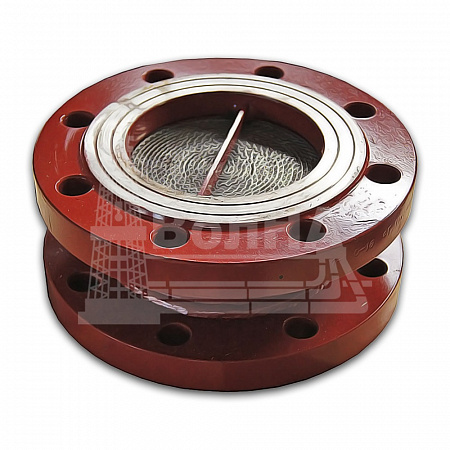

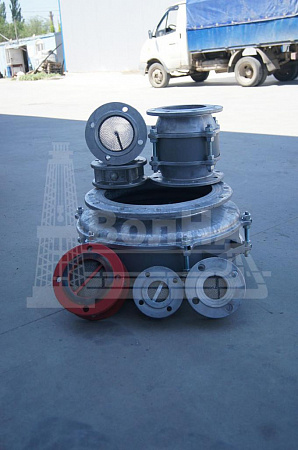

Огнепреградитель ОП-100 устанавливается на крыше резервуара для хранения нефти и нефтепродуктов под дыхательным или предохранительным клапаном. Он предотвращает воспламенение взрывоопасных газов, паров и воздуха при работе трубопровода, обеспечивая надежную защиту.
Огнепреградитель 100 по устойчивости к воздействию климатических факторов внешней среды могут быть изготовлены в различных исполнениях: У (умеренный климат), УХЛ (умеренный и холодный климат с нижним пределом температуры эксплуатации до минус 60°С) категории размещения 1 по ГОСТ 15150-69. В конструкции используются фланцы для надежного соединения с трубопроводом.
Пример обозначения при заказе: ОП-100АА, УХЛ1 ТУ 4854-005-37381215-2014, где:
- ОП – огневой предохранитель,
- 100 – диаметр условного прохода в мм,
- А – материал корпуса огнепреградителя – алюминий,
- А – материал огнепреграждающего элемента – алюминий,
- УХЛ1 – климатическое исполнение.

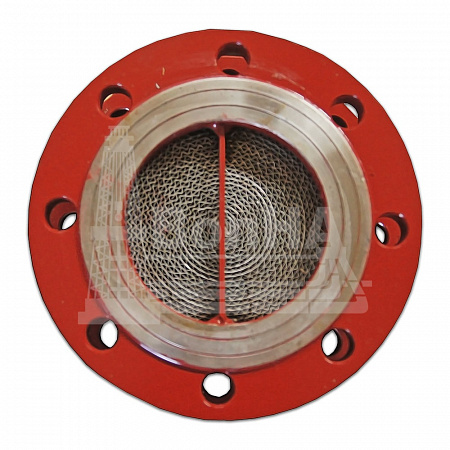

Огнепреградитель производится с использованием гофрированной ленты, которая эффективно предотвращает проникновение пламени внутрь резервуара. Специальные кассеты и комплектующие обеспечивают высокую надежность изделия. Производство данных огнепреградителей организовано с учетом всех требований безопасности, что позволяет использовать их на АЗС и в других местах, где необходимо предотвратить искр и воспламенение.
Информация о наличии изделий, их цене и других характеристиках доступна по телефону. Организуем доставку в Волгодонске и в любой другой регион России.

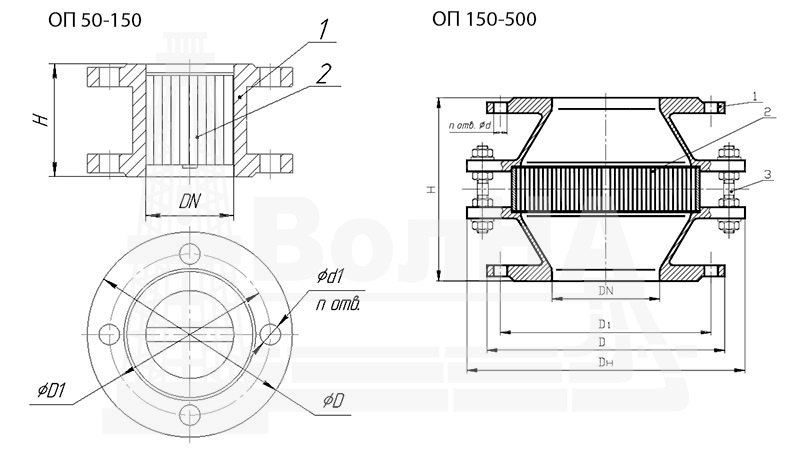

Обозначения на рисунке:
- огнепреграждающий элемент,
- корпус.
|
Обозначение |
Диаметр условного прохода, мм |
Пропускная способность при сопротивлении воздушному потоку 118 Па, не менее мᶾ/ч |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|---|---|---|---|---|
|
ОП-50 АА |
50 |
25* |
140х140х85 |
1,2 |
|
ОП-50 АН |
50 |
25* |
140х140х85 |
1,3 |
|
ОП-50 СН |
50 |
25* |
140х140х85 |
3,1 |
|
ОП-50СА |
50 |
25* |
140х140х85 |
3,0 |
|
ОП-50 НН |
50 |
25* |
140х140х85 |
3,1 |
|
ОП-80 АА |
80 |
60* |
185х185х85 |
3,0 |
|
ОП-80 АН |
80 |
60* |
185х185х85 |
3,2 |
|
ОП-80 СН |
80 |
60* |
185х185х85 |
5,0 |
|
ОП-80 НН |
80 |
80* |
185х185х85 |
5,3 |
|
ОП-100 АА |
100 |
100* |
220х220х250 |
2,8 |
|
ОП-100 АН |
100 |
100* |
220х220х250 |
3,0 |
|
ОП-100 СН |
100 |
100* |
220х220х250 |
7,1 |
|
ОП-100 НН |
100 |
100* |
220х220х250 |
7,5 |
|
ОП-150 АА |
150 |
215* |
295х295х260 |
9,3 |
|
ОП-150 АН |
150 |
215* |
295х295х260 |
9,6 |
|
ОП-150 СН |
150 |
215* |
295х295х260 |
10,0 |
|
ОП-150 НН |
150 |
215* |
295х295х260 |
10,6 |
|
ОП-200 АА |
200 |
380* |
375х375х270 |
15,0 |
|
ОП-200 АН |
200 |
380* |
375х375х270 |
16,0 |
|
ОП-250 АА |
250 |
600* |
450х450х300 |
26,0 |
|
ОП-250 АН |
250 |
600* |
450х450х300 |
27,5 |
|
ОП-350 АА |
350 |
900* |
640х640х340 |
32,6 |
|
ОП-350 АН |
350 |
900* |
640х640х340 |
34,0 |
|
ОП-500 АА |
500 |
2200* |
930х930х570 |
53,0 |
|
ОП-500 АН |
500 |
2200* |
930х930х570 |
56,0 |
